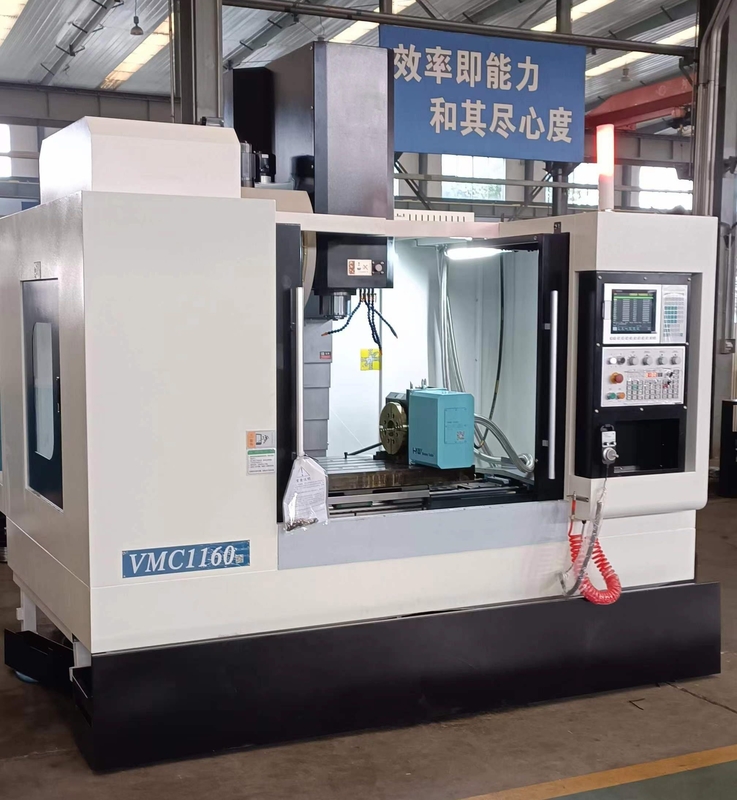

Centro di lavorazione verticale CNC ad alta velocità Vmc1160 con 12000rmp e sistema Mitsubishi M80
Dettagli:
| Luogo di origine: | Cina |
| Marca: | TOSUN |
| Certificazione: | ISO 9001 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 unità |
|---|---|
| Prezzo: | Negotiable |
| Imballaggi particolari: | Cassa in legno |
| Tempi di consegna: | Tempo di consegna in alta stagione: entro 15 giorni lavorativi, fuori stagione: entro 15 giorni lavo |
| Termini di pagamento: | LC, T/T, D/P, PayPal, Western Union, Pagamento di piccole somme |
| Capacità di alimentazione: | 1000PCS/Year |
|
Informazioni dettagliate |
|||
| Modello N.O.: | VMC1160 | Controllo numerico: | CNC/MNC |
|---|---|---|---|
| Precisione di lavorazione: | 0.01~0.02 mm) | Classificazione di prestazione: | Macchine utensili economiche di CNC |
| Condizione: | Nuovo | Pacchetto di trasporto: | Cassa in legno |
| Specificità: | 3100 × 2500 × 2800 mm | Marchio: | TOSUN |
| Origine: | Cina | Codice HS: | 8457101000 |
| Capacità di alimentazione: | 1000PCS/Year | Servizio post-vendita: | Supporto online e video |
| Garanzia: | 1 anno | Applicazione: | Metalli |
| Uso trattato: | Macchine utensili CNC per il taglio di metalli, macchine utensili CNC non convenzionali, macchine ut | Metodo del movimento: | Controllo lineare |
| Metodo di controllo: | Controllo di ciclo Semi-chiuso | Personalizzazione: | Disponibile Richiesta personalizzata |
Descrizione di prodotto
Questo prodotto è un centro di lavorazione verticale a ciclo semiclosso con controllo servo diretto degli assi X, Y e Z. Gli assi X, Y e Z sono guide lineari a rulli.e hanno una struttura compatta. Il fusibile è guidato da un servomotore attraverso una cintura sincrona. Può realizzare la pinzazione una tantum di varie parti complesse come dischi, piastre, gusci, camme e stampi,e può completare vari processi come la perforazioneÈ adatto per la produzione di varietà multiple e di lotti di prodotti di piccole e medie dimensioni.e può soddisfare l'elaborazione di parti complesse e ad alta precisionePuò essere dotato di un quarto asse rotante per soddisfare i requisiti di lavorazione di parti speciali.
Configurazioni della macchina
1Sistema CNC: Mitsubishi M80;
2. unità di fusione di Taiwan BT40;
3. Servo spindle motor: potenza del motore 11KW;
4. Taiwan (Okada) BT40-32 magazzino per strumenti a disco;
5. guida lineare a rulli a tre assi X/Y/Z (45/45/45);
6. Pulso della mano in movimento;
7. pistola pneumatica portatile;
8. Tappaggio rigido a asse Z;
9. lubrificazione automatica centralizzata;
10. sistema di raffreddamento esterno (compreso tubo di raffreddamento, vassoio di chip, scatola di raffreddamento, pompa di raffreddamento);
11. Rimozione manuale del chip posteriore;
12. raffreddamento dell'aria esterna;
13. schermo esterno di lamiera di metallo completamente protettivo e schermo interno di vite e guide;
14. clacson di regolazione;
15. Illuminazione di lavoro;
16Luce di avvertimento di lavoro.
Caratteristiche
- Le principali parti di base, quali base, sedile, banco di lavoro, colonna, scatola a fusione e così via, sono realizzate in ghisa HT300; base e sedile sono strutture a scatola,e la struttura compatta e ragionevole delle costole simmetriche garantisce un'elevata rigidità, resistenza alla piegatura e assorbimento degli urti La colonna a forma di A e le costole interne a griglia garantiscono efficacemente la rigidità e la precisione durante il forte taglio dell'asse Z;le parti di base sono realizzate in sabbia di resina e sono state sottoposte a trattamento di invecchiamento, che garantisce la stabilità delle prestazioni a lungo termine della macchina utensile.
- Gli assi X, Y e Z utilizzano tutti guide lineari a rulli, combinate con lubrificazione forzata automatica, per ridurre la resistenza all'attrito del movimento dell'alimentazione, ridurre il strisciamento a bassa velocità,e migliorare la precisione e la durata della macchina utensile.
- Il motore a trazione a direzione Z adotta un motore ad alta coppia e dispone di un dispositivo di frenatura a spegnimento.
- Le alimentazioni nelle tre direzioni X, Y e Z adottano viti a sfera ad alta velocità e silenziose; il motore di trasmissione è collegato direttamente alla vite attraverso un accoppiamento elastico,e il servomotore di alimentazione trasmette direttamente la potenza alla vite a sfera ad alta precisione senza reazione inversa, assicurando la precisione di posizionamento e la sincronizzazione della macchina utensile;
- adotta un'unità a fusione ad alta velocità, alta precisione e alta rigidità con una forte capacità di carico assiale e radiale, e la velocità massima può raggiungere i 12000 giri al minuto;
- Quando il mandrino rilascia lo strumento, il sistema di ventilazione viene attivato.il gas ad alta pressione centrale è rapidamente utilizzato per pulire il cono interno dello spinello per garantire la precisione e la vita dell'attrezzatura di chiusura;
- Le rotaie guida e viti nelle tre direzioni di X, Y,e Z tutti adottano dispositivi protettivi completamente chiusi per garantire la pulizia delle viti e dei binari di guida e la precisione della trasmissione e del movimento e la vita della macchina utensile;
- La macchina utensile adotta una struttura completamente protettiva, facile da usare, sicura e affidabile;
- utilizzare un affidabile dispositivo di lubrificazione automatico centralizzato per lubrificare automaticamente ogni punto di lubrificazione della macchina utensile in modo intermittente e quantitativo;e il tempo di lubrificazione può essere regolato in base alle condizioni di lavoro;
- Adottare 32 riviste a disco prodotte da produttori professionisti taiwanesi, che presentano i vantaggi di un cambio accurato degli utensili, di tempi brevi, di elevata efficienza e di alta affidabilità;il movimento della rivista utensili ha una struttura di ammortizzazione, che può ridurre l'impatto durante il movimento e garantire l'uso del magazzino utensile Lunga durata; azionamento pneumatico, facile da usare, percorso più breve di cambio utensile;
- Il sistema operativo della macchina utensile adotta principi ergonomici: la scatola operativa è progettata in modo indipendente e può ruotare da sola, facilitando il funzionamento.
| Articolo | Unità | Descrizione | ||
| Fusoliera | Specifiche del fusibile della cintura | BT1 politica agricola | ||
| Maniglia utensile rivetto standard | GB/T10944.3-JF40-45 | |||
| Velocità | r/min | 12000 | ||
| Fusoliera di punta verso il tavolo da lavoro | mm | 120-720 | ||
| Spindle centro a colonna | mm | 710 | ||
| Tavolo di lavoro | Dimensioni del tavolo da lavoro | mm | 1200×600 | |
| Numero, larghezza e spaziatura delle fessure in T | mm | 5-18×100 | ||
| Max. carico | kg | 800 | ||
| Ferrovia guida | Tipo di rotaia guida | Guida lineare del rullo per l'asse X, Y e Z | ||
| Larghezza del binario per assi X, Y e Z | mm | 45/45/45 | ||
| Vattone a guida a rulli | Asse X | mm | φ40×12 | |
| Asse Y | mm | φ40×12 | ||
| Asse Z | mm | φ40×12 | ||
| Viaggi | Asse X | mm | 1100 | |
| Asse Y | mm | 600 | ||
| Asse Z | mm | 600 | ||
| Velocità di movimento rapida | Asse X | m/min | 32 | |
| Asse Y | m/min | 32 | ||
| Asse Z | m/min | 24 | ||
| Velocità di taglio dell'alimentazione | m/min | 1-10000 | ||
| Servomotore | Potenza del motore a fusione | Kw | 11KW | |
| Potenza del motore dell'asse X, Y | Kw | 2.9/2.9 | ||
| Potenza del motore per asse Z | Kw | 4.4 | ||
| Strumenti(Okada) | Diametro massimo dello strumento (adiacente/zero) | mm | φ80/φ150 | |
| Lunghezza massima dello strumento | mm | 300 | ||
| Peso massimo dello strumento | kg | 8 | ||
| Tipo e numero | BT1cultura | |||
| Velocità di cambio strumento (strumento a strumento) | S | 2.5 | ||
| Frigorifero | Potenza della pompa di raffreddamento | W | 450 | |
| Flusso della pompa di raffreddamento | L/min | 33 | ||
| Volume della scatola di raffreddamento | L | 350 | ||
| Tipo di lubrificazione | Automazione | |||
| Precisione di posizionamento per gli assi X, Y e Z | mm | 0.016/0.012/0.012 | ||
| Accuratezza della ripetibilità per gli assi X, Y e Z | mm | 0.01/0.006/0.006 | ||
| Potenza | Voltaggio CA | V. | 3~380 ± 10% | |
| Frequenza | Hz | 50 ± 10% | ||
| Consumo totale di energia | KVA | 25 | ||
| Pressione totale dell'aria | MPa | 0.5-0.7 | ||
| Peso della macchina | kg | 6800 | ||
| Dimensioni della macchina(L×W×H) | mm | 3100×2500×2800 mm | ||
Configurazioni della macchina
1Sistema CNC: Mitsubishi M80;
2. unità di fusione di Taiwan BT40;
3. Servo spindle motor: potenza del motore 11KW;
4. Taiwan (Okada) BT40-32 magazzino per strumenti a disco;
5. guida lineare a rulli a tre assi X/Y/Z (45/45/45);
6. Pulso della mano in movimento;
7. pistola pneumatica portatile;
8. Tappaggio rigido a asse Z;
9. lubrificazione automatica centralizzata;
10. sistema di raffreddamento esterno (compreso tubo di raffreddamento, vassoio di chip, scatola di raffreddamento, pompa di raffreddamento);
11. Rimozione manuale del chip posteriore;
12. raffreddamento dell'aria esterna;
13. schermo esterno di lamiera di metallo completamente protettivo e schermo interno di vite e guide;
14. clacson di regolazione;
15. Illuminazione di lavoro;
16Luce di avvertimento di lavoro.
