Fanuc Controller CNC Centro di lavorazione orizzontale per la lavorazione dei metalli ad alta precisione
Dettagli:
| Luogo di origine: | Cina |
| Marca: | TOSUN |
| Certificazione: | ISO 9001 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 unità |
|---|---|
| Prezzo: | Negotiable |
| Imballaggi particolari: | Cassa in legno |
| Tempi di consegna: | Tempo di consegna in alta stagione: entro 15 giorni lavorativi, fuori stagione: entro 15 giorni lavo |
| Termini di pagamento: | LC, T/T, D/P, PayPal, Western Union, Pagamento di piccole somme |
| Capacità di alimentazione: | 1000PCS/Year |
|
Informazioni dettagliate |
|||
| Modello N.O.: | TH6363D | Controllo numerico: | CNC/MNC |
|---|---|---|---|
| Precisione di lavorazione: | 0.01~0.02 mm) | Classificazione di prestazione: | Macchine utensili di qualità superiore di CNC |
| Condizione: | Nuovo | Pacchetto di trasporto: | Cassa in legno |
| Specificità: | 3000 e 4200 e 3500 mm | Marchio: | TOSUN |
| Origine: | Cina | Codice HS: | 8457102000 |
| Capacità di alimentazione: | 1000PCS/Year | Servizio post-vendita: | Supporto online e video |
| Garanzia: | 1 anno | Applicazione: | Metalli |
| Uso trattato: | Macchine utensili CNC per il taglio di metalli, macchine utensili CNC non convenzionali, macchine ut | Metodo del movimento: | Controllo di contorno |
| Metodo di controllo: | Controllo a circuito chiuso | Personalizzazione: | Disponibile Richiesta personalizzata |
Descrizione di prodotto

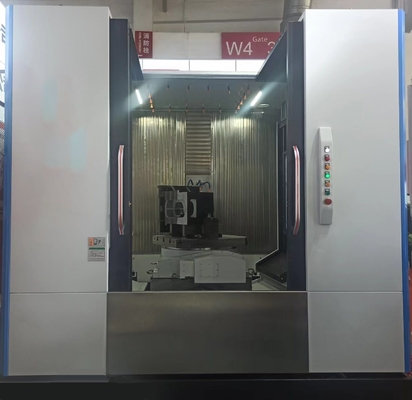

TH6363D è un centro di lavorazione orizzontale a colonna mobile su larga scala. adotta il design meccatronica, l'intero layout della macchina è ragionevole, l'aspetto è fresco e generoso,e le funzioni operative sono completate, conveniente, semplice e affidabile.
La macchina utensile è dotata di un tavolo rotativo CNC, che può fissare varie scatole, gusci, stampi e altre parti complesse in una sola volta.Può completare automaticamente la lavorazione grezza e finitura di più superfici di parti come la perforazione, per la perforazione, la fresatura, il riaming e il taping con elevata efficienza, alta precisione e alta affidabilità.
Questa macchina utensile è adatta per la lavorazione di più tipi di parti complesse come scatole di grandi e medie dimensioni, piastre, dischi e gusci.macchine di costruzione, attrezzature informatiche, attrezzature ottiche e attrezzature mediche e lavorazione meccanica nell'industria aerospaziale e in altre industrie.
Configurazioni della macchina
1. sistema CNC FANUC 0i- MF1;
2. giradischi CNC 630X630 angolo di divisione minimo 1°;
3. magazzino per utensili a disco BT50#-24;
4. Fusolio BT50 tipo cintura, velocità 50-4000 giri al minuto (decelerazione della cintura 1:2);
5. Servo spindle motor: potenza 15/18.5Kw (95.5N.M);
6. guide lineari a rulli per assi X, Y e Z;
7. vite di precisione per assi X, Y e Z fabbricate a Taiwan;
8. sistema di protezione del binario a tre assi;
9. sistema di lubrificazione automatica intermittente;
10. sistema di raffreddamento esterno (compreso tubo di raffreddamento, vassoio per la raccolta di frammenti, scatola di raffreddamento, camion per la raccolta di frammenti, pompa di raffreddamento);
11. sistema pneumatico;
12. sistema di bilanciamento automatico della scatola a fusione;
13. sistema idraulico;
14. Sistema di rimozione automatico di chip;
15. luci di lavoro e luci di avvertimento;
16. Difesa esterna e semiprotezione;
17. corno di regolazione della macchina utensile;
18- allegati e documenti.
La macchina utensile è dotata di un tavolo rotativo CNC, che può fissare varie scatole, gusci, stampi e altre parti complesse in una sola volta.Può completare automaticamente la lavorazione grezza e finitura di più superfici di parti come la perforazione, per la perforazione, la fresatura, il riaming e il taping con elevata efficienza, alta precisione e alta affidabilità.
Questa macchina utensile è adatta per la lavorazione di più tipi di parti complesse come scatole di grandi e medie dimensioni, piastre, dischi e gusci.macchine di costruzione, attrezzature informatiche, attrezzature ottiche e attrezzature mediche e lavorazione meccanica nell'industria aerospaziale e in altre industrie.
Caratteristiche

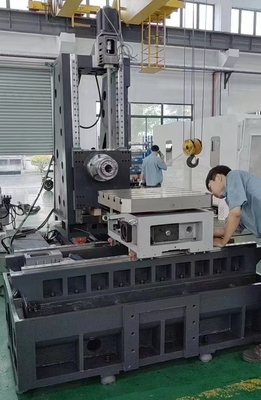

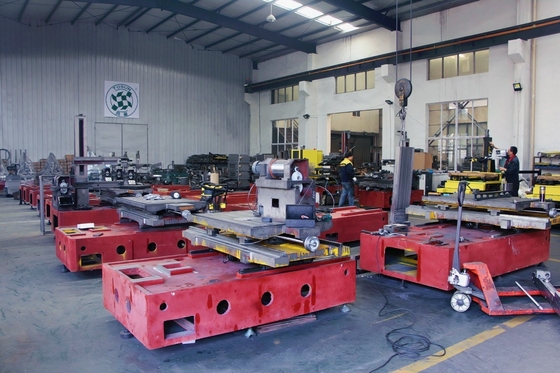

- L'impianto complessivo della macchina utensile adotta una struttura a forma di "T" invertita con supporto a tre punti, che è stabile e affidabile.e il banco di lavoro si muove a sinistra e a destraHa un'elevata rigidità, stabilità e affidabilità.
- La base, il diapositivo, la colonna, la casella a fusione e altre parti di grandi dimensioni della base della macchina utensile sono realizzate con strutture in ghisa ad alta rigidità,con posizionamento di rinforzo ragionevole per garantire che le fusioni abbiano una buona resistenza alla distorsione, elevata rigidità e prestazioni di assorbimento degli urti; sono fusi con la tecnologia della sabbia di resina e sottoposti a trattamento di invecchiamento, garantendo la stabilità delle prestazioni delle macchine utensili.
- La scatola a fusione si muove su e giù per la colonna per completare il movimento di alimentazione nella direzione verticale (direzione Y).La scatola a fusione è progettata in forma simmetrica ed è installata al centro della colonnaLa colonna non sopporta la forza eccentrica nel piano orizzontale, piccola deformazione torsionale, piccola deformazione termica, alta precisione.La scatola a fusione è dotata di un sistema di bilanciamento automatico, che può bilanciare dinamicamente l'auto-peso della scatola a fusione per garantire un'elaborazione di alta precisione della macchina utensile.
- I tre assi di X / Y / Z utilizzano tutti viti a sfera ad alta rigidità e alta precisione e rotaie lineari a rulli pesanti.,L'elevata velocità di movimento e il movimento rapido creano un equilibrio coesistente di precisione e rigidità.
- Il giradischi CNC soddisfa i requisiti di rotazione ad alta velocità, migliora notevolmente la capacità di carico radiale del giradischi,e aumenta la rigidità dinamica e statica e la stabilità operativa del tavolo da lavoro.
- Le alimentazioni nelle tre direzioni X, Y e Z adottano viti a sfera ad alta velocità e silenziose; il motore di trasmissione è collegato direttamente alla vite attraverso un accoppiamento elastico,e il servomotore di alimentazione trasmette direttamente la potenza alla vite a sfera ad alta precisione senza reazione inversa, assicurando la precisione di posizionamento e la sincronizzazione della macchina utensile;
- Il fusibile adotta una struttura ad alta rigidità, specifico BT50.
- La macchina utensile utilizza il metodo di raffreddamento dell'estremità del fusibile per la lavorazione di pezzi di lavoro e utensili da taglio, che ha una grande portata, un buon effetto di raffreddamento e riduce i costi di consumo.
- La macchina utensile è dotata di Taiwan 24 magazzini manipolatore tipo disco utensile, che garantisce affidabile, veloce e stabile cambio utensile.il peso massimo dello strumento è di 18 kg, e la lunghezza massima dell'utensile può raggiungere i 350 mm. Il bastone conico BT50 può essere condiviso con altre macchine utensili.

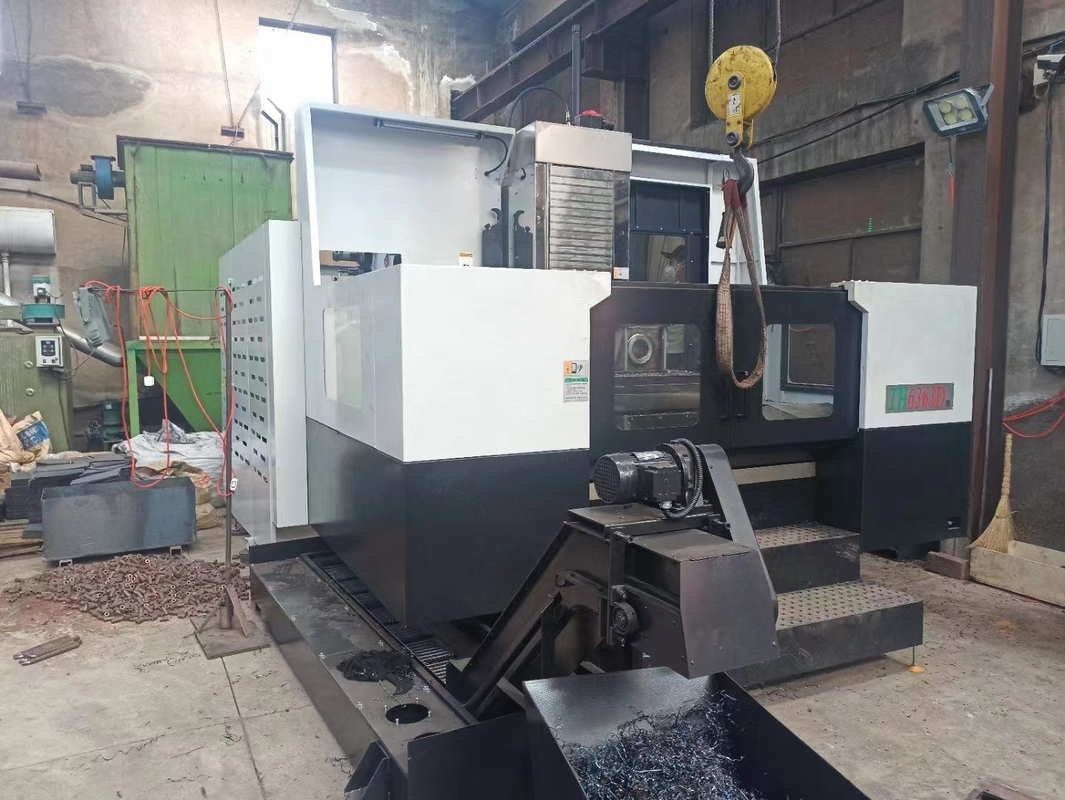

- La macchina utensile è dotata di un sistema di trasporto automatico di chip e di una macchina di raccolta di chip, che riduce notevolmente l'intensità del lavoro dell'operatore e migliora l'efficienza del lavoro.
- Il cuscinetto dell'albero principale della macchina utensile e i cuscinetti di supporto a rotolamento su entrambe le estremità della vite a sfera sono lubrificati con grasso.
- I binari lineari a rulli pesanti e le viti a sfere utilizzano una lubrificazione centralizzata automatica avanzata a olio sottile, una lubrificazione automatica intermittente regolare e quantitativa e funzionano in modo stabile e affidabile.
- Le rotaie guida e viti nelle tre direzioni di X, Y,e Z sono tutti sigillati e protetti per garantire la pulizia delle viti e dei binari di guida e la precisione della trasmissione e del movimento della macchina utensile.
- La protezione della rotaia guida della macchina utensile adotta uno speciale coperchio protettivo della rotaia guida in acciaio inossidabile,che garantisce efficacemente la pulizia dei binari guida e delle viti a vite e mantiene la durata di servizio dei binari guida e delle viti a vite.
- La macchina utensile è progettata e fabbricata con la massima protezione per garantire che i rivestimenti di ferro e il fluido di lavorazione non schizzino;la superficie principale copre parti della protezione adottare processo di spruzzatura di rivestimento in polvere, e l'aspetto è bello e pulito.
- La macchina utensile è dotata del sistema di controllo CNC FANUC 0i MF1, che dispone di funzioni di blocco completo e affidabile, protezione della sicurezza e diagnosi e allarme dei guasti.È dotato di un'interfaccia di comunicazione standard RS232, che può realizzare l'elaborazione DNC. Ha funzioni complete, facile funzionamento, precisione stabile e affidabile.
| Articolo | Unità | Descrizione | ||
| Tavolo di lavoro | Dimensioni del tavolo da lavoro | mm | 630×630 | |
| Scatena in T | mm | 24 x M24 o 5-18×125 | ||
| Max. carico | kg | 1200 | ||
| Angolo di divisione minimo dell'asse B | ° | 1 | ||
| Accuratezza dell'angolo di divisione | ′′ | 10 | ||
| Accuratezza della ripetibilità | ′′ | ±2 | ||
| Quantità di tavole da lavoro | 1 | |||
| Viaggi | Asse X, Y, Z | mm | 1050/800/900 | |
| Centro del mandrino alla superficie del tavolo da lavoro | mm | 80 -880 | ||
| Il naso del fusibile verso il centro del tavolo da lavoro | mm | 120-1020 | ||
| Fusoliera | Taper | mm | BT1cultura | |
| Velocità | kg | 50-4000 giri al minuto (cintura di decelerazione 1:2) | ||
| Mangimi | Taglio della velocità di alimentazione | m/min | 10000 mm/min | |
| Tasso di alimentazione rapida | m/min | X, Z: 24m/min; Y: 18m/min | ||
| X, Y, Z min. unità di impostazione | mm | 0.001 | ||
| Vettura a sfera X, Y, Z | mm | X/Y:Φ40×12;Z:Φ50×12 | ||
| Guida a rulli X, Y, Z | mm | X/Y:45Z: 55 | ||
| Rivista degli strumenti | Quantità di attrezzi | 24 | ||
| Diametro massimo dello strumento x lunghezza | mm | Fr120/Fr220×350 | ||
| Peso massimo dello strumento | kg | 18 | ||
| Portatore di attrezzi | BT1 commercio | |||
| Velocità di cambio strumento (strumento a strumento) | S | 2.5 | ||
| Tipo di lubrificazione | Cuscinetti a fusione e cuscinetti di supporto a vite | Grassi | ||
| Ferrovie lineari a rulli e viti a sfera | Automazione | |||
| Servomotore | Motore servomotore a fusione | Kw | 15/18.5KW | |
| Servomotore per assi X, Y, Z e B | Kw | 3/3/3/1.4KW | ||
| Motore di circolazione dell'olio lubrificante a fusione | 370 W | |||
| Motore di lubrificazione centralizzato | 12W | |||
| Motore idraulico | 2.25KW | |||
| Motore per fluidi di taglio | 0.73KW | |||
| Motore a nastri trasportatori | 200 W | |||
| Motore ATC | Kw | 0.373KW | ||
| Precisione di posizionamento | mm | 0.015 | ||
| Accuratezza della ripetibilità | mm | 0.01 | ||
| Potenza | Voltaggio CA | V. | 3~380 ± 10% | |
| Frequenza | Hz | 50 ± 10% | ||
| Consumo totale di energia | KVA | 45 | ||
| Pressione totale dell'aria | MPa | 0.5-0.7 | ||
| Peso della macchina | T | 13 | ||
| Dimensioni della macchina(L×W×H) | mm | 3000×4200×3500 | ||
Configurazioni della macchina
1. sistema CNC FANUC 0i- MF1;
2. giradischi CNC 630X630 angolo di divisione minimo 1°;
3. magazzino per utensili a disco BT50#-24;
4. Fusolio BT50 tipo cintura, velocità 50-4000 giri al minuto (decelerazione della cintura 1:2);
5. Servo spindle motor: potenza 15/18.5Kw (95.5N.M);
6. guide lineari a rulli per assi X, Y e Z;
7. vite di precisione per assi X, Y e Z fabbricate a Taiwan;
8. sistema di protezione del binario a tre assi;
9. sistema di lubrificazione automatica intermittente;
10. sistema di raffreddamento esterno (compreso tubo di raffreddamento, vassoio per la raccolta di frammenti, scatola di raffreddamento, camion per la raccolta di frammenti, pompa di raffreddamento);
11. sistema pneumatico;
12. sistema di bilanciamento automatico della scatola a fusione;
13. sistema idraulico;
14. Sistema di rimozione automatico di chip;
15. luci di lavoro e luci di avvertimento;
16. Difesa esterna e semiprotezione;
17. corno di regolazione della macchina utensile;
18- allegati e documenti.
